气体在线监测预处理系统产品描述:
TH2000气体在线监测预处理系统主要应用于气体分析行业,主要检测场合:烟气排放,脱硫脱硝、锅炉尾气、污水管道气体检测分析等。
主要原理是:采样单元采集现场的烟气或被测气体,预处理单元对气体进行降温、除湿、过滤粉尘,并将被测气体的温度和湿度恒定在一定范围,气体检测单元检测分析被输送过来的气体,在显示屏上实时显示被测气体浓度,并将数据信号向外传输到PLC或者电脑等终端,也可以通过无线GPRS或网络传输到云服务器,用户再从服务器读取数据,可以实现全球联网监控分析。整个过程为自动化处理,不需人为干预处理。

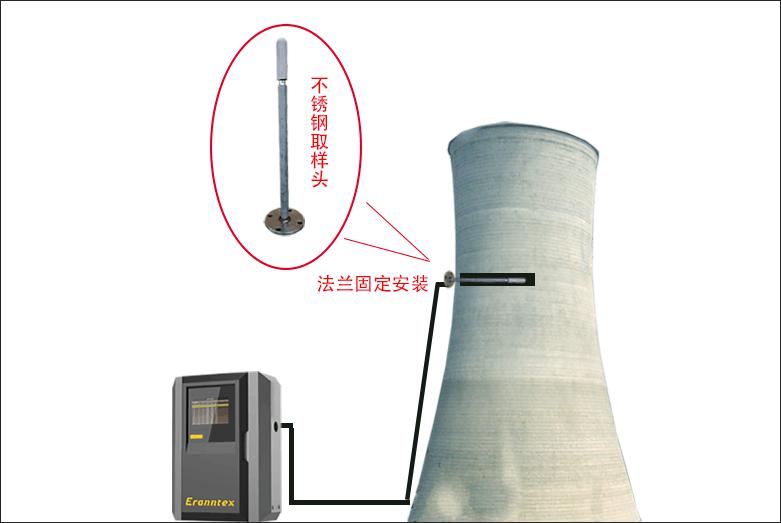

TH2000气体在线监测预处理系统适用于低粉尘、高温度、高湿度场合的气体检测分析,若被测气体的粉尘含量高,需要选配自动反吹系统,否则需要定期手动维护清洗粉尘过滤器。TH2000气体预处理系统内置高效压缩机水冷除湿系统和0.5米精细粉尘过滤取样头(法兰安装),采样距离40米,自动降温、自动排水、过滤焦油。对于易溶于水的气体检测分析和冬天室外结冰环境,防止采样管路结冰,需选择保温和电伴热恒温控制系统。如果对被测气体的干燥度和洁净度要求很高,请选择TH3000系列,含保温和电伴热恒温控制系统、双级高效压缩机水冷除湿系统,可以将气体的露点稳定控制在4℃或5℃
气体在线监测预处理系统参照法规:
《火电厂大气污染物排放标准》 GB13223-96
《中华人民共和国大气污染防治法》 2000年9月1日起实施
《火电厂烟气连续监测系统典型设备技术规范书》 G-HB97-01
《火电厂烟气连续排放连续监测技术规程》 HJ/T-2000
《固定污染源排放中颗粒物测定与气态污染物采样方法》 GB/T16157-1996
《烟气采样器技术条件》 HJ/T47-1999
《烟气采样器技术条件》 HJ/T48-1999
《固定污染源烟气排放连续监测技术规范》 HJ/T75-2007
《固定污染源烟气连续监测系统要求及检测方法》 HJ/T76-2007
气体在线监测预处理系统产品特性:
可选防爆型、防水设计(标配不防爆,防护等级IP66,户外型),检测快速,可靠,稳定。
可将气体分析单元内置于机箱内,也可以外置。
标准采样距离为30~40米,选配真空泵最远采样距离超过70米。
标准预处理温度为600℃,TH2000最高可以预处理1300℃的烟气,TH3000可以预处理2000℃的烟气。
9寸显示屏,可集成显示各类探头参数和控制其他设备。
网络传输、4-20mA输入、RS485输入、4-20mA输出、RS485通讯。
选配:无显示窗口或2.5寸显示屏、无线传输、声光报警、数据打印功能、linux操作系统、触摸屏、16G大容量SD存储卡、U盘存储。

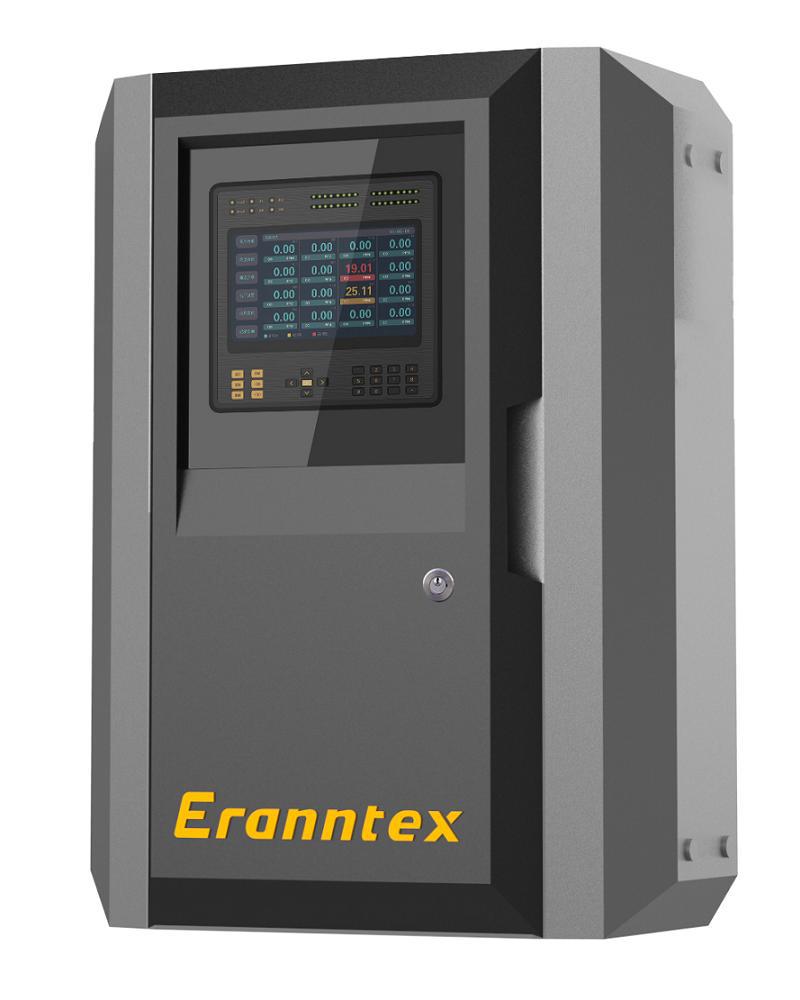

气体在线监测预处理系统产品外形:
外形尺寸:800mm高500mm宽340mm厚
![图片6.jpg](/d/file/chanpinzhanshi/gdsydbjq/2018-06-22/aa84f0738b2645f3dc2685a49ea3c6c8.jpg)
气体在线监测预处理系统原理介绍:
将样气按照分析仪能够接受的压力、温度、湿度、流量、(含尘量)、以及干净程度完成其处理功
能,主要完成以下几项工作:
样品取样:用真空取样泵或直流无刷泵将样气从烟道等环境中抽出
粉尘过滤:被测气体经过精密粉尘过滤器再进入取样管路,如果是高粉尘环境可以选配自动反吹系统
降温处理:通过取样探头和取样管路降温,最高可以处理1300℃以内的气体
选配功能:双级高效压缩机水冷除湿系统,将气体的露点稳定控制在4℃或5℃
焦油处理:样气经过焦油过滤器以后除去焦油和残余粉尘
气水分离:样气经取样管路降温以后出现游离水,气水分离器将气、水、残余粉尘分开,自动排水
二次过滤:根据现场湿度大小选配,进行二次水汽分离
伴热功能:此功能为选配,加热、保温,防止水汽凝露和部分气体溶于水,冬天防止采样管路结冰
检测分析:实时检测并显示浓度,并以4-20mA/RS485等信号方式传输数据,也可以通过无线传输或网络传输到远程服务器或环保局、监测站
流量调节:控制气体的进气量
气体切换:进行被测气体、标准气体或空气的切换
气体在线监测预处理系统技术参数:
系统构成:
采样单元
样气预处理单元
气体分析单元
检测参数:SO2、NOX、O2、CH4、CO、CO2、NH3、H2S、VOC等气体种类,也可以检测风速、
风向、雨量、大气压力、管道压力、温湿度等气象参数,根据客户要求选定
测量范围:视检测现场的实际需求而定
检测原理:视检测现场气体成分、浓度及现场工况而定,可选电化学、红外、激光、紫外光谱等原理
采样温度:- 40℃~600℃(标准),选配:- 40℃~800℃、- 40℃~1300℃
采样湿度:0~99%RH,可预处理高湿气体
主机工作环境:- 40℃~70℃,≤95%RH
工作方式:在线式连续工作,泵吸式采样(正压、负压、真空环境都可用)
采样距离:标准30~40米,选配真空泵的采样距离大于70米
采样流量:可调,4升/分钟(标准),10升/分钟,可选
工作电压:220VAC,50HZ
输出信号:4~20mA、RS485、多路无源触点,选配:无线传输、网络传输
外形尺寸:800mm高*500mm宽*340mm厚
防护级别:IP66 户外防水型,可选防爆型
显示方式:标准产品为无视窗显示,可选2.5寸或9寸触摸彩屏显示、linux操作系统
数据存储:10万条数据,可选16G大容量SD存储卡、U盘存储
打印方式:无打印功能,可选配无线蓝牙打印机进行打印
报警方式:选配一体式声光报警器或外置型声光报警器
![图片5.jpg](/d/file/chanpinzhanshi/gdsydbjq/2018-06-22/693043687a5539e19a018f34c2b77d63.jpg)
气体在线监测预处理系统 TH2000产品展示:
![](/d/file/chanpinzhanshi/gdsydbjq/2018-06-22/c55f9ff84bcdf08d6b9b7193592c31ff.jpg)
